粘弹体防腐胶带施工技术要求

粘弹体防腐胶带凭借其永不固化、具备冷流特、自修复功能和高密封性的优势，广泛应用于埋地钢质管道补口、法兰、阀门、储罐边缘板及复杂异形构件的防腐密封。与普通聚乙烯、聚丙烯冷缠胶带相比，粘弹体材料施工特性特殊，对基面处理、施工环境、缠绕工艺、外护配套有着严格要求。为保证防腐层整体密封、防水、抗腐蚀性能达标，施工全过程必须遵循标准化技术要求。本文从施工环境、基面处理、施工工艺、配套防护及质量验收等方面，简述粘弹体防腐胶带的施工技术要求。

一、施工环境要求

粘弹体胶带虽低温适应性强，但为保证施工质量，施工环境温度应控制在-30℃至70℃之间，最佳施工温度为5℃至35℃。若环境温度低于-5℃，材料可能会变脆影响粘结力，此时应选用配套的低温型产品，或在施工前对管材表面及胶带卷进行适当预热（通常预热温度不超过40℃），以确保胶带具备良好的柔韧性。施工现场空气湿度不宜大于85%，管道表面应干燥、无结露、无积水。雨雪、大雾、沙尘及五级以上大风天气严禁露天施工，防止灰尘、水汽附着管壁造成粘接失效。同时施工区域应保持洁净，无油污、无腐蚀性气体，避免影响胶带贴合密封效果。

二、表面处理技术要求

粘弹体材料具备一定的容错性，可在轻微潮湿、轻微浮锈基面施工，但仍需严格清理基面。施工前必须清除管道表面泥土、油污、杂物、松动氧化皮，采用手动工具或动力工具除锈，除锈等级不低于St3级，确保管壁坚实干净。对于焊缝、死角、法兰缝隙、螺纹凹槽等部位，必须重点打磨清理，必要时采用粘弹体膏预先填充密实，消除空隙，保证后期胶带缠绕后无隐藏缺陷。混凝土基面则需确保表层干燥（含水率小于6%）且坚实平整。

三、胶带缠绕施工工艺要求

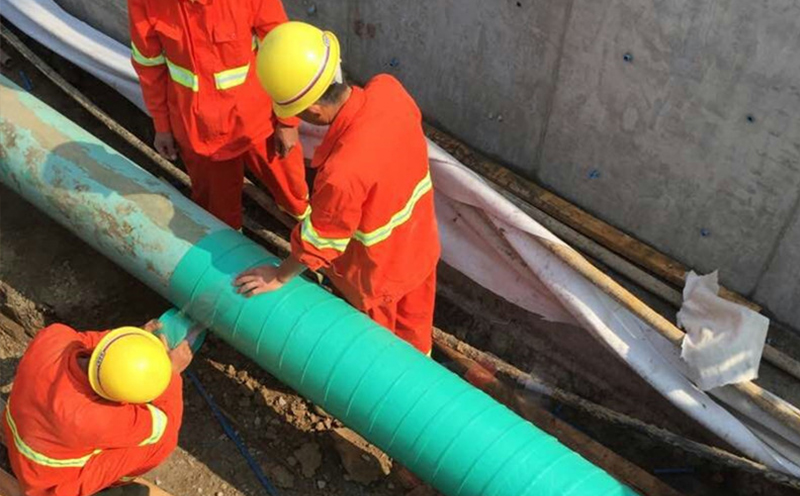

基面处理完成后，即可开展粘弹体胶带缠绕施工，多数工况无需涂刷底漆。缠绕时撕掉隔离膜，采用螺旋均匀缠绕方式，保持张力轻柔均匀，不可过度拉伸，避免胶层变薄影响密封性能。胶带环向搭接宽度不得小于50%，轴向搭接不小于10毫米，首尾搭接长度不小于100毫米。缠绕过程中使用专用压辊持续压实，排出内部空气，使胶带完全贴合管壁。针对弯头、三通、法兰等异形部位，推荐采用“米”字形交叉缠绕法，并在曲率最大处增加补强层，每段压实长度不宜超过300mm，利用材料冷流特性填满缝隙，确保整体密封严实。

四、外保护层施工与质量验收要求

粘弹体材质机械强度较低，抗冲击、抗耐磨性能较弱，不能单独作为最外层防腐使用，必须外加聚丙烯、聚乙烯外保护带或PVC外保护带，防止回填挤压、石块刺破及紫外线老化。外保护带缠绕搭接均匀、张力适度、平整无褶皱。施工完成后进行全面外观检查，防腐层应平整密实、无空鼓、无翘边、无漏缠。关键部位需做电火花检漏，无击穿、无漏点即为合格，确保防腐层长期稳定运行。

综上，粘弹体防腐胶带施工需严格把控环境条件、基面清理、缠绕工艺和外护施工，充分利用其自修复、高密封优势，规避机械强度低的短板，通过规范化施工提升管道及设备的防腐寿命。
